主要技術參數：

1、垂直燃燒箱箱體最大尺寸：W400xH1300xD450mm；

2、施燃?xì)怏w：采用高純度丙烷氣或高純度液化氣（用戶自備）；

3、試樣長度：600±25mm；

4、試樣面積：導體直徑大于0.8mm或總截面積大于0.5mm2；

5、試驗環境：本裝置必須能安放在不通風且溫度為（23±10）℃的環境中進行試驗；

6、點火方式：電子高壓點火；

7、供火時間：0.1～999.9S任意設定，在設定時間內火焰能連續對試樣燃燒；

8、延燃計時：0.1～999.9S連續計時，有暫停功能；

9、控制方式：采用PLC+觸摸屏控制，屏內設定試驗燃燒時間，火焰溫度校準時可控制燃燒時間并顯示溫度值；

10、燃?xì)饬髁糠秶?.1～1L/min；

11、空氣流量范圍：0.1～1m3/h；

12、燃燒噴燈：

12.1  標準功率為1KW，藍色焰心高度為50～60mm，火焰總高度為170～190mm，符合GB/T5169.14-2007、IEC60695-11-2:2003標準要求；

12.2  當噴燈處于垂直位置，空氣進口關閉的時候，噴燈產生光亮火焰。調整燃?xì)饬髁渴构饬粱鹧娴目傞L度為125±25mm；

13、設備電源：AC 220V，50/60Hz, 2A。

儀器概述：

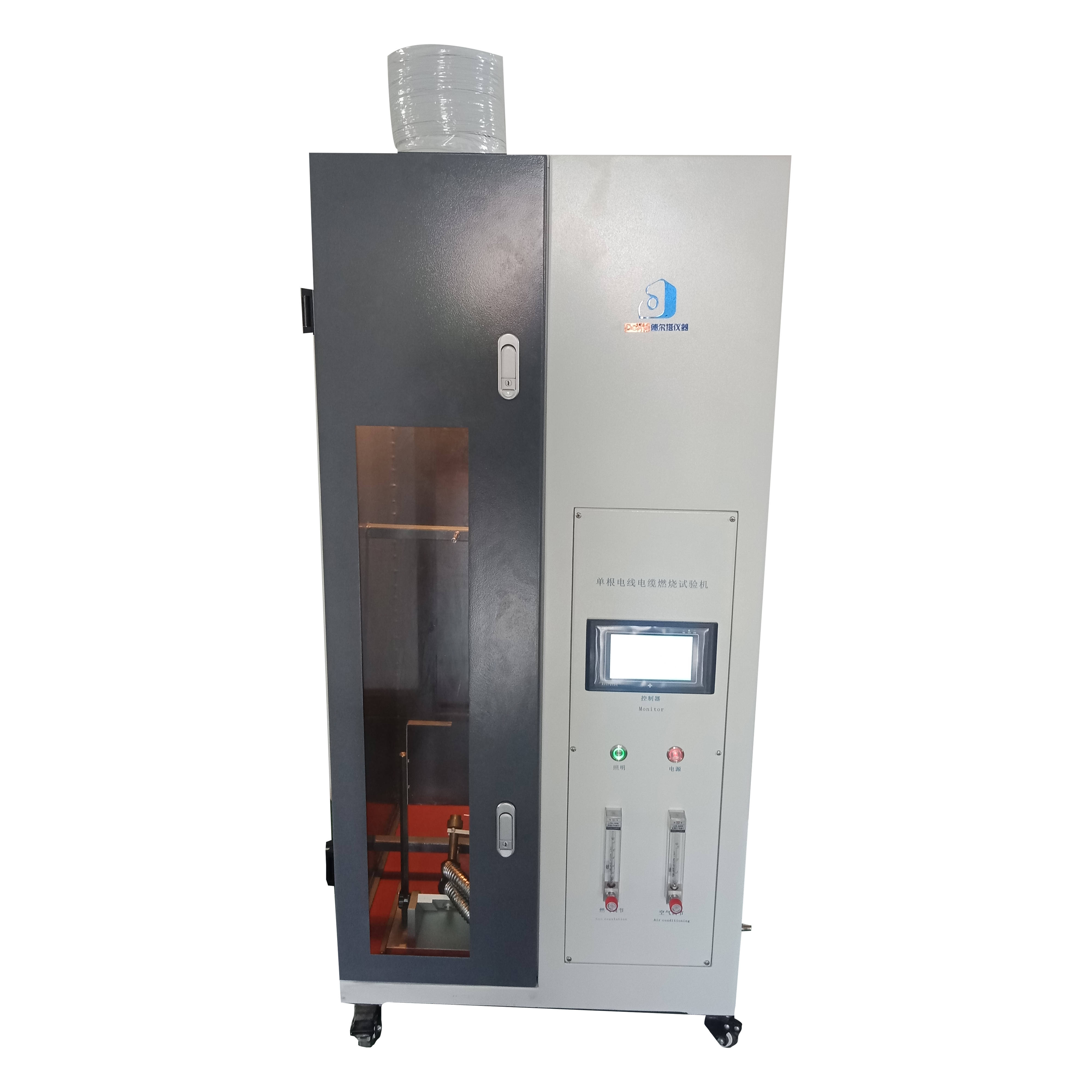

單根電纜導線垂直燃燒試驗機適用于電動自行車上單根電氣導線線或電纜在敷設條件下阻止火焰蔓延的能力參數的獲得與判定。評估對于標稱截面積≥0.5mm2 的所有電氣導線按照 GB18380.12的規定的方法進行試驗;對于標稱截面積<0.5mm2 的所有電氣導線按照 GB18380.22規定的方法進行單根電纜表面的火焰可蔓延性能試驗評定。設備可根據試樣的規格選擇供火時間，后完成供火以后根據判定要求來評價實驗結果。

符合標準：

GB17761-2024《電動自行車安全技術規范》；

GB/T18380.11-2022《電纜和光纜在火焰條件下的燃燒試驗第11部分:單根絕緣電線電纜火焰垂直蔓延試驗 試驗裝置》；

GB/T 18380.12-2022 《電纜和光纜在火焰條件下的燃燒試驗 第12部分 單根絕緣電線電纜火焰垂直蔓延試驗 1kW 預混合型火焰試驗方法》；

GB/T 18380.22-2008《電纜和光纜在火焰條件下的燃燒試驗 第22部分：單根絕緣細電線電纜火焰垂直蔓延試驗 擴散型火焰試驗方法》。
