在2017年12月14日，國際電工委員會電工產品合格測試與認證組織（IECEE）在其官網發布了一項編號PDSH 2060的CTL臨時決議，決議原文見本文附錄。

該決議對IEC 60335-1（GB 4706.1）中的第30.2章節中的“3mm距離內”示例做了進一步的解釋，解答了實驗室該章節關于連接處判定的一些問題。

1 涉及標準

在GB 4706（idt IEC 60335-1）的第30.2章節“非金屬材料零件，對點燃和火焰蔓延應是具有抵抗力的”中有多處出現了“3mm距離內”的要求，如圖1。

2 問題

2.1問題一：連接處是否包含焊接區

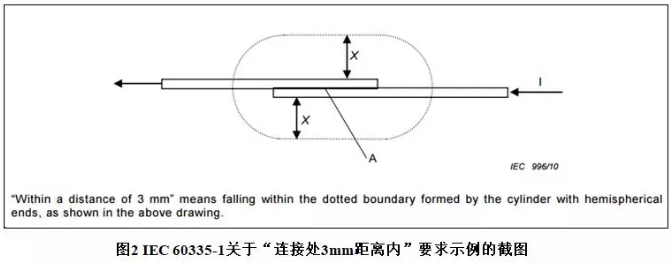

IEC 60335-1 中對“連接處3mm距離內”作了相關示例介紹，如圖2（值得注意的是GB 4706.1中對此并沒有引用該圖）。兩個導體接觸的區域A即為連接處，再連接處周圍X（3mm）范圍內即標準規定的范圍，此范圍內的絕緣材料部件需要按照規定進一步進行相關試驗。

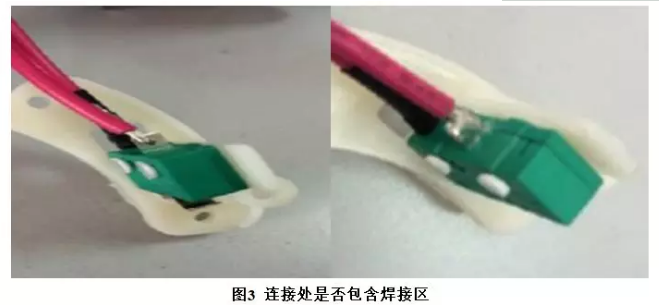

但如果這個連接處有焊接，那么連接處該如何判斷呢。以一個常見的微動開關舉例，如圖3。左邊的圖中連接處沒有焊接區，連接處就是兩個導體接觸的區域，但是如果出現右邊的情況，圖中的連接處有焊接區，那連接處是否應該包括焊接區就沒有說明了。

2.2 問題二：當測量符合30.2章節的要求的距離時，應從哪一點測量距離

還是以微動開關為例，如圖4所示。那測量當測量符合30.2章節的要求的距離時，應從以下哪點測量距離：

Q2-1: 從孔周邊距離絕緣部件最近的表面測量；

Q2-2: 從金屬導線距離絕緣部件最近的表面測量；

Q2-3: 從焊接處距離絕緣部件最近的表面測量；

Q2-4: 從圖中黃色區域距離絕緣部件最近的表面測量。

3 決議

在臨時決議PDSH 2060中給出了答案：

關于問題一，連接處不包含焊接區。

關于問題二，從圖4中黃色區域距離絕緣部件最近的表面測量。

附錄 PDSH 2060原文
