電線電纜產品和標準及檢測設備

發表時間:2021-10-08 16:44:38

一、電線電纜概述

1.1定義

電線電纜是用以傳輸電力、傳遞信息和實現電磁能量轉換的一大類電工線材產品。

1.2電線電纜分類

1、裸電線及裸導體制品

2、電力電纜

3、電氣裝備用電線電纜

4、通訊電纜及光纖

5、電磁線（繞組線）

1.3電線電纜命名與型號

1、采用漢語拼音字母大寫來表示。

2、型號編制順序：類別用途-導體-絕緣-護套-其他特征-外護層鎧裝。

3、用小類、系列代號作為型號的首位。

4、外護層用阿拉伯?dāng)?shù)字表示。

5、阻燃耐火類按GB／T19666-2008標準規定。

6、裸線用代號表含義。類別有：C-電車線，L-鋁線，T-銅線，G-鋼芯，J-絞制，F(xiàn)-防腐。具體型號舉例：LGJF

7、電磁線舉例：QZG-1／155 155級改性聚酯漆包薄絕緣圓銅線

8、光纜舉例：GJ 通信用局用光纜

1.4生產特征

1、原材料用量大、種類多、要求高。

2、工藝范圍廣、專用設備多。

3、生產過程的連續性強。

二、電線電纜產品介紹

2.1裸電線與裸導體制品

1、裸單線

有色金屬圓線、扁線、鍍錫線、雙金屬線。

2、裸絞線

主要作為架空導線使用。有鋁絞線、銅絞線、鋁合金絞線。型號有LGJ，LJ，TJ，LGJF，LJX等。

3、軟接線與編制線

以很細的單線束絞、復絞或編制制成的極柔軟的導線，導體全部用銅。如蓄電池線。

2.2電力電纜

一、特性

1、能承受較高、極高的工作電壓，具有優良電氣絕緣性能。

2、能傳輸幾千安的電流，具有較好的耐熱性和散熱性。

3、因敷設在各種環境下，因此有多種結構的護層保護。

4、由于電力系統的容量、電壓、相數的不同和敷設環境的變化，使電力系統的品種、規格相當多。

二、電壓等級

1、按照電力系統的規定：

低壓：1KV及以下。

中壓：6～35KV（如3KV、6KV、10KV、35KV）。

高壓：66～330KV（如66KV、110KV、220KV、330KV）。

超高壓：500KV及以上。

特高壓：750KV及以上。

2、針對中性點不同的接地方式，中低壓電力電纜的電壓等級系列有：

0.6/1、1.8/3、3/3、3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、18/20、18/30、21/35、 26／35、64／110單位為千伏。

三、常見芯數

常用電力電纜芯數為1、2、3、4、5芯。

低壓電力電纜采用4、5芯，低壓電纜為用戶網，須配中性線及接地線芯。電纜導體截面規格為：2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000單位為平方毫米。

四、電力電纜分類

1、聚氯乙烯絕緣電纜。代表型號有：VV、VLV、VY、VV22、VLV22、VV23、VV32、VV33、VV42、VV43

2、交聯聚乙烯絕緣電纜。代表型號有：YJV、YJLV、YJY、YJV22、YJLV22、YJV23、YJV32、YJV33、YJV42、YJV43

3、天然丁苯橡皮絕緣電纜。代表型號有：XLQ、XQ、XQ20、XV、XV22

4、充油電纜

5、架空絕緣電纜。單芯用的較多。3-4芯絞合成束稱集束電纜。

2.3 電氣裝備用電線電纜

1、通用絕緣電線、軟線

主要型號：BV、BLV、BVR、BVV、BLVV、BV-105、BLV-105、BVR-105、RV、RVB、RVS、 RVV、BX、BLV、BXR 等等

2、通用橡膠電纜

主要型號：輕型橡套電纜 YQ、YQW

中型橡套電纜 YZ、YZW

重型橡套電纜 YC、YCW

3、計測、信號控制電線電纜

該類電纜主要考慮耐高溫特性和屏蔽特性及耐油、耐酸堿、阻水性能。

主要型號有：KVV、KVVP、KVVP2、KVV22、KVV32、KVVR、KVVRP（若將絕緣材料由PVC改為XLPE，則變成另一個系列）

4、船用電線電纜

供船艦及水上浮動建筑物的電力、照明、信號控制及通信聯系專用的產品。采用的絕緣材料主要有聚氯乙烯、天然橡皮、乙丙橡皮、硅橡皮、交聯聚乙烯。采用的護套材料主要有聚氯乙烯、氯丁橡膠和氯化聚乙烯。

5、礦用橡套軟電纜

主要型號為UC-0.38／0.66、UCP-0.38／0.66、UCP-0.66／1.14、UY-0.38／0.66、 UYP-0.38/0.66、UYP-0.66/1.14

6、電纜附件

指電線電纜產品在構成系統中的線路必須的中間連接或終端連接器件及其相應的配套器件。它是獨立產品，相當重要，線路事故的80％左右都發生在電纜本體和附件的連接處，所以附件的質量和安裝工藝就顯得尤為重要。

2.4 電磁線和通信光纜

一、電磁線

1、漆包線

采用涂包漆膜和高溫烘烤工藝。圓的用于中小電機和儀表，扁的用于大型電機和變壓器。

2、繞包線

繞包紙帶、薄膜、棉紗、合成絲和無堿玻璃絲、浸涂粘結漆并烘干，多用于大變壓器。

二、通信光纜

指通信電纜、光纜和電子線纜，電子線也叫射頻電纜，都屬有線傳輸，保密性好，不易受氣候和電磁波的干擾。

3.1電線電纜結構和材料

電線電纜產品有四個基本結構單元：導體、絕緣、屏蔽、護層。

1．導體的最基本要求應有較高的導電率和傳輸光波。

2．絕緣材料的基本要求具有優異的絕緣性能。

3．電線電纜產品的使用性能和壽命，很大程度上取決于先進的結構設計和合理的材料選用。

4．護層材料的基本要求是適應環境的能力。

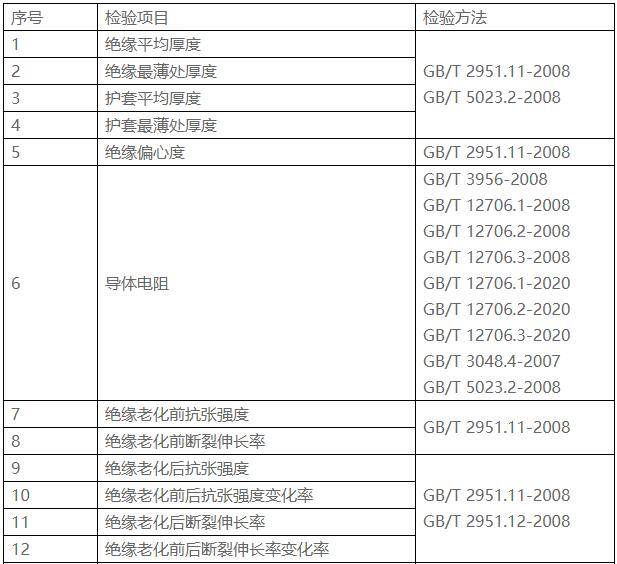

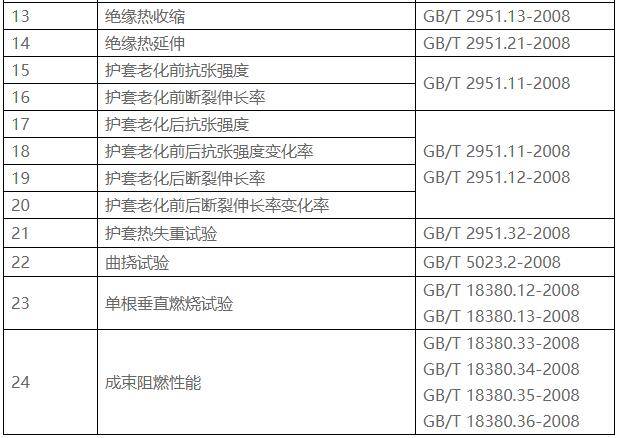

電線電纜檢驗項目和方法

Delta德爾塔儀器專業研發、設計、制造符合GB 18380-2008、GB/T 5023.2-2008、GB/T 2951.32-2008、GB/T 2951.11-2008、GB/T 3956-2008、GB/T 2951.11-2008、GB/T 5023.2-2008等電線電纜標準檢測設備。為電線電纜廠家、檢測中心及第三方實驗室提供檢測電線電纜的絕緣平均厚度、絕緣電阻、絕緣最薄處厚度、導體電阻、絕緣老化前后抗張強度變化率、護套老化前抗張強度、曲撓試驗、單根垂直燃燒試驗、成束阻燃性能等等檢測項目設備。主要產品包括：單根電線電纜垂直燃燒試驗機、電線電纜曲繞試驗機、成束電線電纜燃燒試驗機、導線受損程度試驗機、電線電纜拉力扭轉試驗機、電線電纜彎曲試驗機、軟纜保持力試驗機以及各種柔性拖鏈電纜測試設備等等。

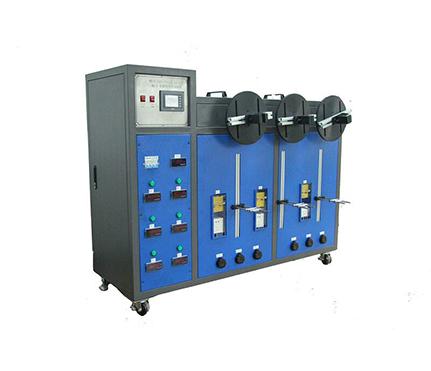

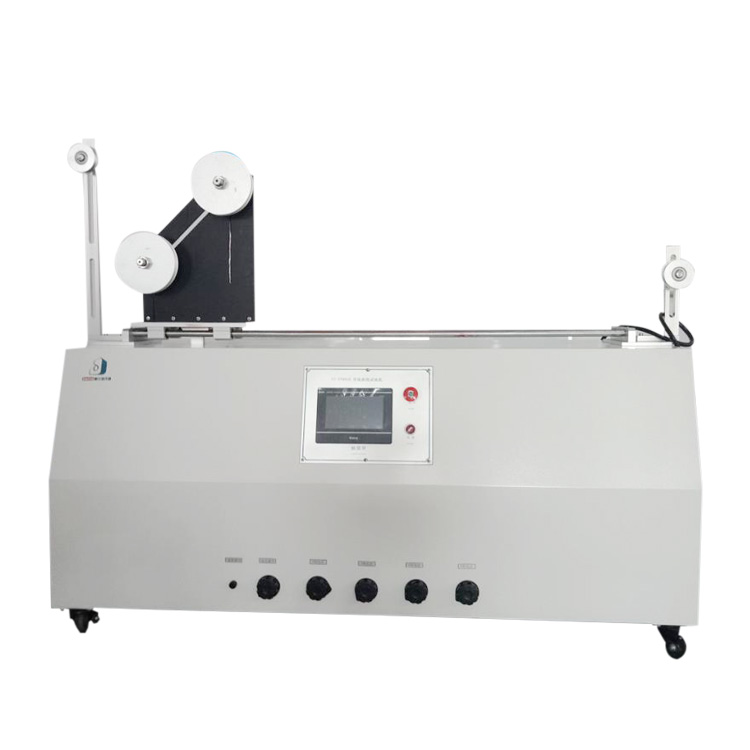

電線電纜實驗測試設備（部分）

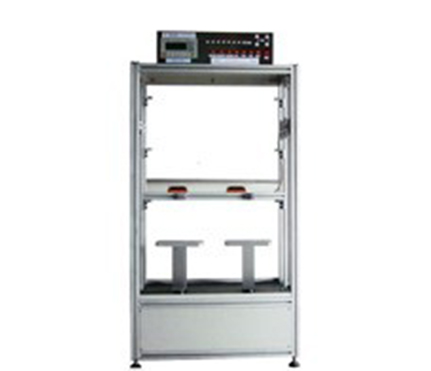

1、單根電線電纜垂直燃燒試驗機
