擺管淋雨試驗裝置又稱為擺管淋雨設備、淋雨試驗箱，一般是適用于對電子類產品做一個外殼IPX3、IPX4防水等級測試。主要是測試產品在淋雨的氣候環境下的貯存，運輸和使用時的性能試驗，主要用于對電工電子產品，燈具，電柜，電器元件，汽車，摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試，測試后，通過檢定來判斷產品的性能是否能夠達到要求，以便供產品的設計，改進，檢定及出廠檢驗使用。

IPX34擺管淋雨試驗裝置

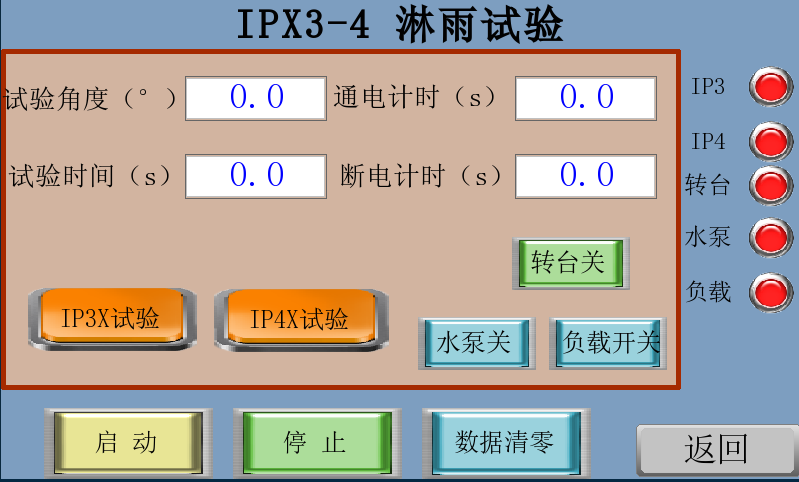

操作使用界面

一、擺管淋雨試驗裝置的安裝準備工作

在使用擺管淋雨設備之前，需要了解一下擺管淋雨設備的安裝工作以及功能鍵，如下：

1、安裝前，請用戶先按照裝機清單的內容詳細檢查，各項工具和配件是否齊全。若有遺漏，請及時聯系廠家，補齊配件和工具等；

2、接通水源：進水口、排水口位于機箱側面位置，根據標識接好水管，并打開水龍頭和進水閥的閥門，使水路保持暢通；

3、接通電源：電源線長為3米，請用戶選擇就近的電源插好插座（電源電壓為220V，設備功率為1kw），并打開機箱背面的電源開關（向上為閉合）；

4、連接轉臺：將轉臺接入機箱，在主機箱側面底部位置，按對應標識插入鎖緊；并將轉臺置于兩臺機箱的正中心位置；

5、在完成以上動作后，請用戶將操作面板的流量計打開（逆時針旋轉閥門即可）。

二、擺管淋雨試驗裝置的工作過程和原理

1、工作臺旋轉：電機帶動渦輪減速旋轉，從而達到工作臺旋轉速度；

2、擺管擺動：采用步進電機、通過顯示屏設定角度值再由PLC中央處理器直接輸出控制步進電機達到精確的角度值；

3、噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻，流量充足；

4、下水道：敞開式擺管淋雨須考慮排水，在土建時就應考慮，以能迅速排放，不積水為佳。另需配備相當容量的貯水池以供應試驗所需；

5、流量計采用玻璃轉子流量計；

6、循環水利用系統，帶有自動補水功能；

7、淋雨試驗裝置由擺管支架、擺管、工作旋轉臺、電氣控制四部分組成。

三、擺管淋雨試驗裝置的拆洗步驟

擺管淋雨試驗裝置設計以節約水資源為目的，采用全不銹鋼無縫焊接制成，噴孔采用可轉換角度方向的特制噴頭，孔腔光滑無毛刺。此種裝置可對產品在做水試驗時從各個不同角度進行噴灑，此時可將噴頭拆下清洗。

擺管淋雨試驗裝置從設計即對管道布置上考慮了不同大小試驗樣品的要求，可進行小區域獨立、兩個區域組合以及三個區域整體的試驗需求。擺管淋雨試驗裝置采用上面、左右、前后五個方向進行噴淋，試驗的降雨強度范滿足國標GB4208-2008之要求。擺管淋雨試驗裝置停止使用幾天，建議將余水清理干凈，水箱定期清洗。

Delta德爾塔儀器的IPX防水檢測儀器設備已廣泛應用于國內各海關技術中心和產品質量監督檢驗院所、國內外知名第三方檢測認證實驗室和國內外知名的電子電器生產廠家。設備性能達到有國際先進水平，性價比高。整套IPX1～9K防水試驗設備為實驗室打包交鑰匙工程，整體采用SUS304#不銹鋼制造，耐銹耐腐蝕，長期使用不堵塞；IPX1～9K整體采用一個綜合控制柜控制，操作簡單。

防水實驗室設備共包含有：

IPX1/2垂直滴水試驗裝置（帶15度傾斜的旋轉樣品臺）；

IPX3/4智能擺管淋水試驗裝置（帶電隨動自動轉臺）；

IPX5/6沖水試驗裝置（帶供水裝置和ф6.3mm、ф12.5mm噴頭）；

IPX7/8浸水試驗裝置（50M水深，帶水位顯示、高度測量尺）；

IPX9K高溫高壓噴射試驗箱（1m3內箱容積，最高水溫85℃）；

IPX1～9K防水試驗裝置綜合控制柜；

輔助供水、凈水制水、過濾系統（配合以上產品使用）。

實驗室應用案例

防水實驗室安裝場地要求：

1）場地要做成防水的，地面要有排水溝槽，大約寬50mm，深30mm，溝槽蓋板材質葉304#不銹鋼材質，厚度約3.0mm；四周鋪一圈。

2）場地內的照明、插座開關等要防水。

3）設備電源：電壓AC220V 50Hz；功率：約5KW。

4）水源要引到室內，出水四分水管。

5）設備控制箱房在門外，里面設備與控制箱要留直徑100MM穿線孔。

6）防水實驗室面積：約60㎡;至少需要 寬4m*深5m*高3m以上。
