安規（XY）電容器可靠性試驗執行的標準是GB/T6346.14-2015《電子設備用的固定電容器》中的相關條款，對應的IEC標準是IEC60384-14:2005。

一、安規電容可靠性試驗標準

GB/T 2423.1-2001電工電子產品基本環境試驗規程 試驗A：低溫試驗方法

GB/T 2123.2-2001電工電子產品基本環境試驗規程 試驗B：高溫試驗方法

GB/T 2423.3-1993電工電了產品基木環境試驗規程 試驗Ca：恒定濕熱試驗方法

GB/T 2123.22-2002電工電子產品基本環境試驗規程 試驗N：溫度變化試驗方法

GB/T 6346.14、IEC 60384-14 安規電容可靠性試驗方法

二、安規電容可靠性試驗項目、試驗方法及要求

（一）、高溫負荷

1. Y電容高溫負荷試驗方法

試驗溫度：最高溫度+10℃

試驗時間：96H+8H

實驗電壓：Y1、Y2:1000VAC

電容并聯測試

恢復1~2小時測試電性能

2. X電容高溫負荷試驗方法

試驗溫度：最高溫度115℃

試驗時間：96H+8H

實驗電壓：700VDC±3V

電容并聯測試

恢復1~2小時測試電性能

高溫負荷試驗后參數與外觀要求

外觀：無顯著異常

容量變化率：試驗前后的Cpk值>1.5

漏電流：試驗前后的Cpk值>1.5

DF（損耗角）：試驗前后的Cpk值>1.5

絕緣電阻：試驗前后的Cpk值>1.5

注：試驗電路板上要串聯一個大約1KΩ1/4W的保護電阻，且施加負荷電壓時不可瞬間施加其試驗電壓，應逐步加壓至試驗電壓，待其穩定后每H檢測負荷電壓是否在規定范圍內！

（二）、溫度沖擊

1. Y電容溫度沖擊試驗方法

試驗條件：最高溫度與最低溫度來回循環5次，每次0.5H

恢復1~2小時測試電性能

2. X電容溫度沖擊試驗方法

試驗條件：最高溫度與最低溫度來回循環5次，每次0.5H

恢復1~2小時測試電性能

溫度沖擊試驗后參數與外觀要求

外觀：無顯著異常

容量變化率：試驗前后的Cpk值>1.5

漏電流：試驗前后的Cpk值>1.5

DF（損耗角）：試驗前后的Cpk值>1.5

絕緣電阻：試驗前后的Cpk值>1.5

（三）、耐濕負荷

1. Y電容耐濕負荷試驗方法

試驗溫度：40℃±3℃

濕度：93%±3%

試驗時間：96H+8H

實驗電壓：Y1、Y2:1000VAC

電容并聯測試

恢復1~2小時測試電性能

2. X電容耐濕負荷試驗方法

試驗溫度：40℃±3℃

濕度：93%±3%

試驗時間：96H+8H

實驗電壓：700VDC±3V

電容并聯測試

恢復1~2小時測試電性能

耐濕負荷試驗后參數與外觀要求

外觀：無顯著異常

容量變化率：試驗前后的Cpk值>1.5

漏電流：試驗前后的Cpk值>1.5

DF（損耗角）：試驗前后的Cpk值>1.5

絕緣電阻：試驗前后的Cpk值>1.5

注：試驗電路板上要串聯一個大約1KΩ 1/4W的保護電阻，且施加負荷電壓時不可瞬間施加其試驗電壓，應逐步加壓至試驗電壓，待其穩定后每4H檢測負荷電壓是否在規定范圍內！

（四）、溫度特性

1. 低溫特性試驗方法

測試條件：最低溫度±3℃

0.5H后測試其電性參數

試驗后參數與外觀要求

外觀：無顯著異常

容量變化率：試驗前后的Cpk值>1.0

DF（損耗角）：試驗前后的Cpk值>1.0

2. 高溫特性試驗方法

測試條件：最高溫度±3℃

0.5H后測試其電性參數

高溫特性試驗后參數與外觀要求

外觀：無顯著異常

容量變化率：試驗前后的Cpk值>1.0

DF（損耗角）：試驗前后的Cpk值>1.0

3. 高溫存儲試驗方法

測試溫度：最高溫度±3℃

試驗時間：1000H+24H

恢復1-2小時測試電性能

試驗后參數與外觀要求

外觀：無顯著異常

容量變化率：試驗前后的Cpk值>1.5

漏電流：試驗前后的Cpk值>1.5

DF（損耗角）：試驗前后的Cpk值>1.5

絕緣電阻：試驗前后的Cpk值>1.5

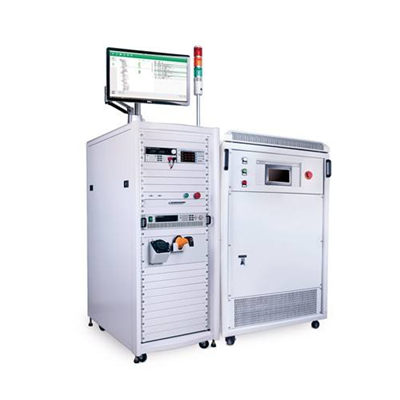

三、電容器檢測設備

Delta德爾塔儀器專業致力于關鍵電子元器件性能及壽命檢測設備，該系列產品應用于各種插頭電源線、電線組件、互連電線組件，器具輸入插座、器具輸出插座、器具插座，電容器（X電容器、Y電容器），隔離電阻器（跨線電阻），變壓器/開關電源用變壓器，光電耦合器， 電源開關、繼電器， 熔斷器、熱熔斷體、熔斷電阻器，電位器、定時器、溫控器、限溫器、熱保護器、電控制器，水位開關，旋轉開關，傳感器，印制線路板，壓敏電阻，電動機， 熱敏電阻器等進行機械強度測試，額定電壓測試，額定電流測試，分斷容量測試，負載特性測試，發熱（溫升）測試，正常操作測試，壽命可靠性測試，機械耐久性測試等試驗項目。

電容器分別包括檢測它的破壞性試驗、浪涌放電試驗、熱穩定性試驗、沖擊放電試驗、自愈性試驗、脈沖電壓試驗、防爆試驗、耐壓測試、自燃試驗、耐久性試驗等等測試性能。
