溫升測試的目的

溫升試驗是電器產品型式試驗中常規的試驗項目，溫升試驗的目的是測試電器產品及部件的溫度變化情況，以確定電器產品或部件是否符合標準的要求。溫升測試是針對電源線接頭、插座、拖線板、轉換插、接線端子、連接器、開關等電連接設備安全性能檢測的。

溫升測試標準

溫升試驗在電子、電器產品的安全標準如GB8898（IEC60065），GB4943（IEC60950）、GB4706（IEC60335）、GB7000（IEC60598）中都有明確的要求，其試驗方法主要有熱電偶法和電阻法。

參考：GB/T 2423.22，IEC 60068-2-14，EN 60068-2-14。

溫升測試方法

溫升測試方法按照測量溫度儀表的不同，可以分為非接觸式與接觸式兩大類。

1. 非接觸式測量法

非接觸式測量法能測得被測物體外部表現出來的溫度，需要通過對被測問題表面發射率修正后才能得到真實溫度，而且測量方法受到被測物體與儀表之間的距離以及輻射通道上的水汽、煙霧、塵埃等其他介質的影響，因此測量精度較低。日常我們經常用的方法有光譜測溫技術、全息干涉測溫技術、基于CCD的三基色測溫技術。

2. 接觸式測量法

接觸式測溫儀溫度探頭一般有熱電偶和熱電阻兩種：

熱電偶的工作原理是基于塞貝克（seeback效應），兩種不同成分的導體兩端連接成回路，如兩連接端溫度不同，則在回路內產生熱電流的物理現象，利用此現象來測量溫度。

熱電阻的測量原理是根據溫度變化時本身電阻也變化的特性來測量溫度。

接觸式的測試方法中測溫元件直接與被測介質接觸，直接測得被測物體的溫度，因而簡單、可靠、測量精度高。

溫升測試儀的主要參數：

溫升測試儀是根據GB/T5059.3-1997、GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60884-1、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等電子連接器的電流和溫度升高測試方法及其他電器附件的有關標準研制而成，可適用于接地電阻測試、器具開關、插頭插座、開關柜、母線排等產品的溫升試驗。具有操作簡便，準確可靠等特點，廣泛用于廠家、質檢和科研部門。也可用于考核電器附件在接上負載電流時其表面發熱情況，電極溫升是否符合標準的要求。

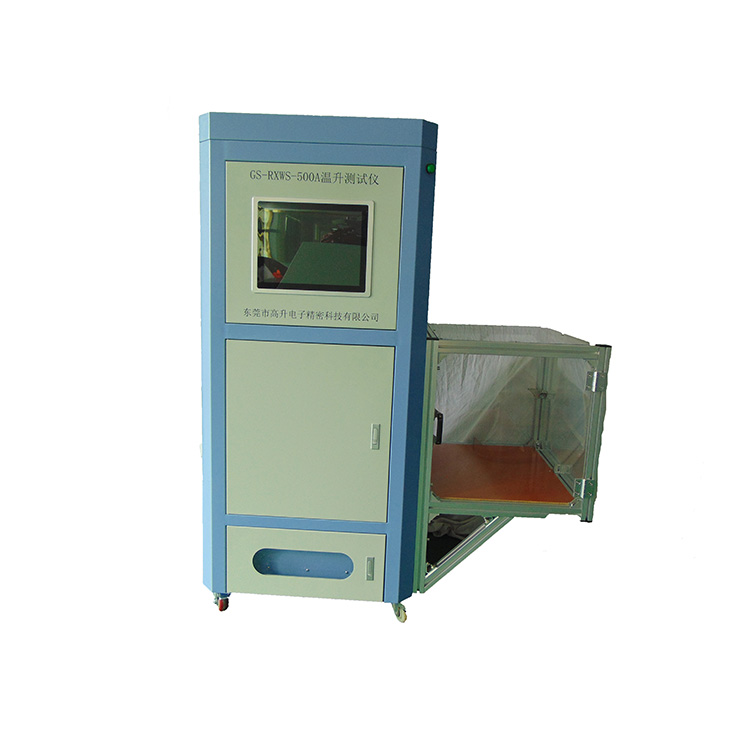

連接器溫升熱循環測試臺主要由恒流源（選配）、電動調壓器、電流變送器、PLC可編程控制器、電流傳感器、升流器、觸摸式人機界面、可移動機箱組成。

連接器溫升熱循環測試臺能夠穩定輸出測試電流，消除由于電源電壓波動、連接導線、試品阻值變化對的測試電流影響，提高測試結果的準確性。該電源具有損耗小、效率高、操作簡便，并且具有完備的控制和檢測功能。觸摸可顯示電流值，測試時間，溫度，以及溫度與時間的曲線，曲線可以隨時查詢。

1、最大負載試驗電壓：DC5V；

2、輸出恒定可調電流：DC 0.50～50.000～500.00A可調(1級）；

3、數字顯示，精度±（0.8%讀數+0.2%量程）；

4、穩定度：1%FS，反映時間小于1S；

5、工作模式：連續/通斷；

6、試驗時間：1～99.99h，帶斷電記憶功能，時間到自動降低電流停機；

7、通斷工作模式：通斷模式通電/斷電時間：1～99.99min/小時；

8、通斷次數：1～9999次，帶斷電記憶功能，次數到自動停機；

9、測溫范圍：0～260℃  精度±0.3%讀數+1℃；分辨率：0.1℃；

10、溫度測量點：8路/16路/24路/48路可選配（包含1點測量環境溫度）；

11、測溫熱電偶：美國歐米伽公司T型30AWG細絲熱電偶，長度3m，共8條；

12、溫度數據采集：由溫度數據采集儀完成，配置RS232通訊接口；

13、溫度掃描速度：1～245S所有通道；

14、溫度數據記錄：由電腦自動完成，配置電腦測試軟件；

15、軟件可設置環境溫度通道，采集數據時可自動減去環境溫度；

16、設備電源：三相AC380V±10% 50Hz，6KVA。
