家電產品上這樣的撥動開關只標識“通/斷”符號會被判不合格嗎？

發表時間:2022-11-07 10:28:24

案例問題

某電吹風產品有兩個開關，其中一個是電源撥動開關，向上撥為“開”，向下?lián)転椤瓣P(guān)”，標識有GB/T 5465.2標準5010“通/斷”符號（也稱開-關機符號），如圖1所示。

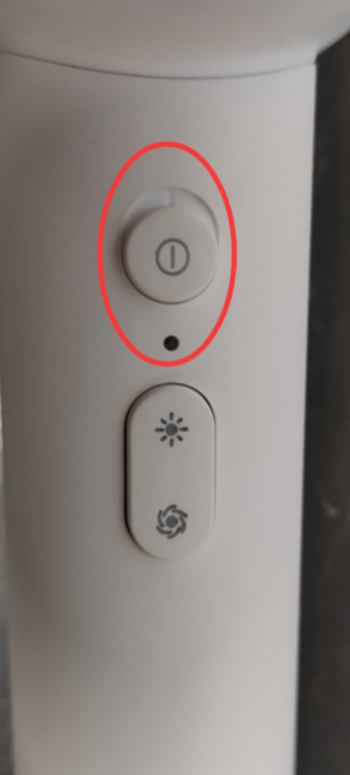

圖1 電源撥動開關標識

（圖片來源于實拍）

案例分析

筆者個人認為，電源撥動開關只標識“通/斷”符號不妥當，理由如下：

GB/T 5465.2-2008 《電氣設備用圖形符號第2部分:圖形符號》標準中通/斷符號是指通過“按一按”開關的方式來實現器具的“通”和“斷”。

案例問題中的撥動開關是通過上下?lián)軇釉O(shè)置在不同的位置，并非“按一下開再按一下關”。

撥動開關和按一按通/斷開關的控制方式不相同，案例用的通/斷開關符號與實際狀態不相符，嚴格來說不符合GB?4706.1-2005標準7.6條款“使用正確的符號”的要求。產品上市后，存在被抽檢不合格的風險。

對于已有“標準化的”符號情況，制造商應使用“規范的、標準化的”符號，該撥動開關不同位置可標上文字、符號、數字等標識，如“I/○”或“開/關”等，示例如圖2所示。

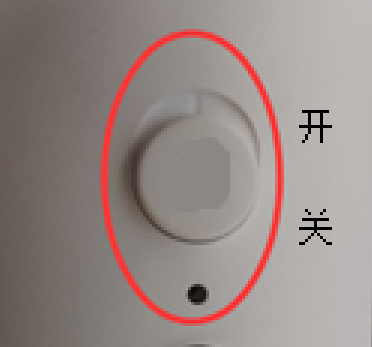

圖2 開關標識

標準條款

GB/T 5465.2-2008 《電氣設備用圖形符號第2部分:圖形符號》標準

5007

通（電源）

“ON”（power）

表示已接通電源，必須標在電源開關或開關的位置，以及與安全有關的地方。

注1：本圖形符號的含義取決于其取向。

注2：也可見符號5264.

5008

斷（電源）

“OFF”（power）

表示已與電源斷開，必須標在電源開關或開關的位置，以及與安全有關的地方。

注：也可見符號5265

5010

通/斷（按一按）

“ON”/“OFF”（push-push）

標識與電源接通或斷開，必須標在電源開關或電源開關的位置，以及與安全有關的地方。“接通”或“斷開”每個位置都是穩定位置。

GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》標準

7.6 當使用符號時，應按下述符號標示：

……

注3：只要不引起誤解，允許使用額外的符號。

7.9 除非明顯的不需要，否則工作時可能會引起危險的開關，其標志或放置的位置應清楚地表明它控制器具的哪個部分。為此而用的標志方式，無論在哪里，不需要語言或國家標準的知識都應該能理解。

通過視檢確定其是否合格。
