Ⅱ類器具電熱水壺有哪些常見不合格項？
發表時間:2023-01-12 15:43:02
案例問題

為什么電熱水壺常常是帶接地的Ⅰ類器具，很少看到Ⅱ類器具電熱水壺?Ⅱ類器具電熱水壺有哪些常見不合格項？

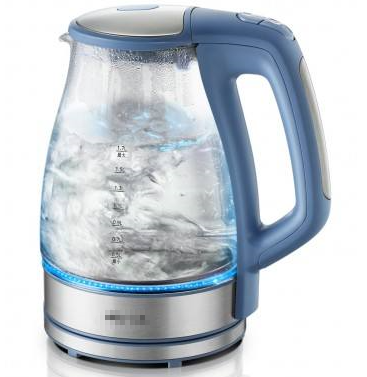

圖1 帶接地的Ⅰ類器具玻璃電熱水壺
（圖片來源于網絡）

案例分析

筆者在工作實踐中遇到若干Ⅱ類器具電熱水壺案例，因結構存在重大缺陷不符合強制性國家標準的要求。

案例1

某玻璃電熱水壺，沒有接地，水與不銹鋼發熱盤之間隔著一層玻璃，如圖2所示。

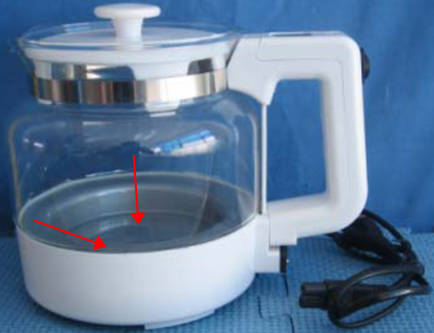

圖2  Ⅱ類器具玻璃電熱水壺
（圖片來源于實拍）

根據GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準21.1條款要求，彈簧沖擊器在圖2箭頭薄弱部位施加-沖擊，用0.5 J的沖擊能量沖擊3次，玻璃碎裂，IEC 61032中B型試驗探棒（也稱試驗指）觸及到不銹鋼發熱盤，它與帶電部件之間只滿足基本絕緣要求不滿足加強絕緣要求，所以沖擊試驗后的防觸電不合格。

對比符合標準的Ⅰ類器具玻璃電熱水壺，不銹鋼發熱盤是接地的，如果玻璃碎裂，人手接觸的是接地的金屬，而不是僅用基本絕緣與帶電部件隔開的未接地金屬。

案例2

玻璃表面電鍍發熱膜，隔一層玻璃加熱另一面的水，如圖3所示。

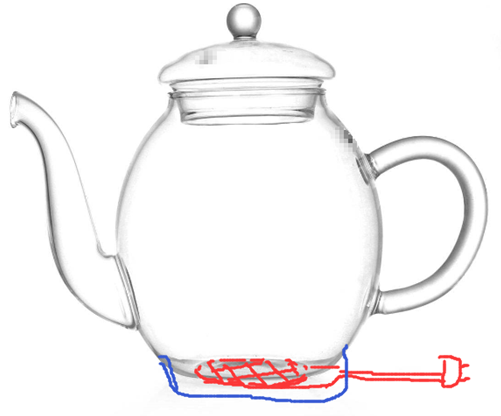

圖3玻璃電鍍發熱膜電熱水壺示意圖
（圖片來源于網絡）

在正常使用中，受加熱溫度影響，玻璃中的納、硅離子定向移動，其玻璃絕緣性能集聚下降，圖3所示的電熱水壺人手接觸的水與帶電部件之間只隔一層玻璃絕緣，無論稱它為“基本絕緣”還是“加強絕緣”都與人手可以接觸的導電性液體直接接觸，不符合GB 4706.1-2005標準22.33條款的要求。

標準條款

GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準

21.1 器具應具有足夠的機械強度，并且其結構應經受住在正常使用中可能會出現的粗魯對待和處置。

用彈簧沖擊器依據IEC 60068-2-75的Ehb對器具進行沖擊試驗，確定其是否合格。

器具被剛性支撐，在器具外殼每一個可能的薄弱點上用0.5 J的沖擊能量沖擊3次。

注1：空白。

如果需要，對手柄、操作桿、旋鈕和類似零件以及對信號燈和它的外罩也可施加沖擊試驗，但只有當這些燈或燈罩凸出器具殼體外緣超過10 mm或它們的表面積超過4 cm'時，才對它們進行沖擊試驗。

器具內的燈和它的罩蓋，只有在正常使用中可能被損壞時，才進行試驗。

注2：對一個可見灼熱電熱元件的防護罩施加釋放錐時，注意不要使沖擊頭穿過防護罩敲在電熱元件上。

試驗后，器具應顯示出沒有本標準意義內的損壞，尤其是對8.1,15.1和第29章的符合程度不應受到損害。在有疑問時，附加絕緣或加強絕緣要經受16.3的電氣強度試驗。

22.33在正常使用中易觸及的或可能成為易觸及的導電性液體，不應與帶電部件直接接觸。電極不應用于加熱液體。

對Ⅱ類結構，在正常使用中易觸及的或可能成為易觸及的導電性液體不應與基本絕緣或加強絕緣直接接觸。

對Ⅱ類結構，與帶電部件接觸的液體不應與加強絕緣直接接觸。

注1：與不接地的易觸及金屬部件接觸的液體認為是易觸及的。

注2：可能被液體泄漏橋接的空氣層不認為是有效的雙重絕緣的一層。
