一、儀器簡介：

1.1 溫升測試儀是根據GB/T5059.3-1997、GB2099、GB7251、GB11022、GB11918、 GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、 UL310、UL498、UL817、UL941、UL1059、IEC60884-1、IEC60309、IEC60998、IEC60669、 IEC61058、IEC60439、EIA-364-70等電子連接器的電流和溫度升高測試方法及其他 電器附件的有關標準研制而成，可適用于接地電阻測試、器具開關、插頭插座、開 關柜、母線排等產品的溫升試驗。具有操作簡便，準確可靠等特點，廣泛用于廠家、質檢和科研部門。也可用于考核電器附件在接上負載電流時其表面發熱情況，電極 溫升是否符合標準的要求。

1.2 連接器溫升熱循環測試臺主要由恒流源(選配) 、電動調壓器、電流變送 器、PLC 可編程控制器、電流傳感器、升流器、觸摸式人機界面、可移動機箱組成。

1.3 連接器溫升熱循環測試臺能夠穩定輸出測試電流，消除由于電源電壓波 動、連接導線、試品阻值變化對的測試電流影響，提高測試結果的準確性。該電源 具有損耗小、效率高、操作簡便，并且具有完備的控制和檢測功能。觸摸可顯示電 流值，測試時間，溫度，以及溫度與時間的曲線，曲線可以隨時查詢。

主要技術參數：

二、設備性能及要求:

2.1 試驗電壓：AC/DC 5V；

2.2 輸出恒定可調電流：AC/DC 10~1000A無可調 ；

 2.3 電流數字顯示，精度±(1%讀數+0.2%量程) ；

電壓顯示精度： ±(1%讀數+5 個字) ；

2.4 穩定度：1%FS，反映時間小于1S；

2.5 工作模式：多段電流可設置

  第1段電流：50~1000A ；

  第1段時間：0~999999.9S ；

第2段電流：50~1000A ；

  第2段時間：0~999999.9S ；

第3段電流：50~1000A ；

  第3段時間：0~999999.9S ；

第4段電流：50~1000A ；

  第4段時間：0~999999.9S ；

第5段電流：50~1000A ；

  第5段時間：0~999999.9S ；

第6段電流：50~1000A ；

  第6段時間：0~999999.9S ；

第7段電流：50~1000A ；

  第7段時間：0~999999.9S ；

第8段電流：50~1000A ；

  第8段時間：0~999999.9 ；

第9段電流：50~1000A ；

  第9段時間：0~999999.9 ；

第10段電流：50~1000A ；

  第10段時間：0~999999.9 ；

帶斷電記憶功能，時間到自動降低電流停機；

2.8 循環次數：1～9999次，帶斷電記憶功能，次數到自動停機；

2.9 測溫范圍：0～200℃  精度±0.3%讀數+1℃；分辨率：0.1℃；

2.10 溫度測量點：溫度測量點：16路（包含1點測量環境溫度）

2.11 測溫熱電偶：美國歐米伽公司T型30AWG細絲熱電偶，長度2m，共16條；

2.12 溫度數據采集：由溫度模塊采集儀完成，配置RS232通訊接口；

2.13 溫度掃描速度：1～S所有通道；

2.14 溫度數據記錄：由電腦自動儲存完成，配置電腦測試軟件；

2.15 軟件可設置環境溫度通道，采集數據時可自動減去環境溫度；

2.16 設備電源：三相AC380V±10% 50Hz，6KVA。

2.17 設備外形尺寸：約長800寬700高1600mm

三、設備安全要求:

3.1 電源開關為漏電斷路器，電源為三相五制線或者單相三制線。

3.2 控制器、傳感器、伺服電機等主要部件選用國內外知名品牌。

3.3 設備具有數據采集、存儲功能。具有RS-232或RS-485通信接口裝置，與計算機 聯線可進行多機控制及管理，具有本地和遠程通訊功能。

3.4 使用說明書、合格證、保修卡、電氣原理圖、檢測報告等附機附件齊全。

3.5 設備耗能符合國家及公司要求，禁止選用高能耗的零部件。

3.6 檢測應在環境溫度為5~35℃、相對濕度≤85%RH，氣壓為86kPa~106kPa,試驗 箱內無試樣的情況下進行(另有說明除外)

3.7 本設備為整機出廠，客戶無需自行安裝。

3.8 設備主要配置

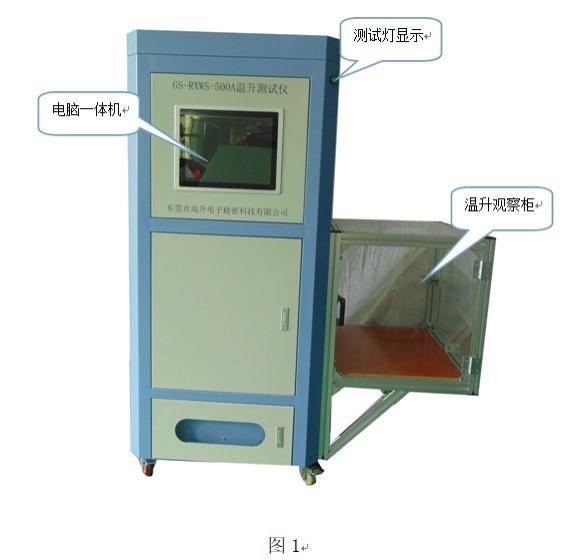

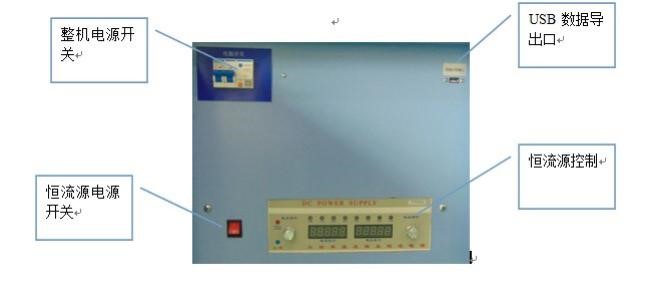

面板說明：
