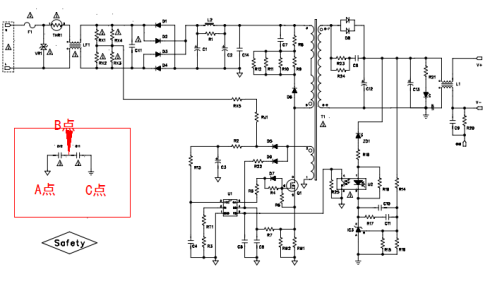

筆者認為案例問題中B點的“定性”是關鍵，根據GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準保護阻抗的定義，B點為2個Y2電容串聯中間點，任一個Y2電容短路，人手直接觸摸B點流過人體的電流仍應不超過限值（見22.42條款），所以B點不是“危險的帶電部件”。

在一般的雙重絕緣系統中，帶電部件-中間金屬按基本絕緣考慮，“工作電壓”要考慮附加絕緣失效時整個絕緣系統的額定電壓220V；而中間金屬-易觸及部件之間附加絕緣亦然。而案例問題中B點不具備雙重絕緣系統的“中間金屬”的特征，它是連接在保護阻抗兩個元件中間點，正常情況跨接電壓110V被平均分配，即UAB = UBC = UAC ÷2 = 55V，其中一個Y2電容短路異常情況下UAB =0,  UBC=110V。

值得指出，按GB 4706.1-2005標準表17注3,AC、AB、BC之間“工作電壓”是電源額定電壓220V，而不是實測值110V。

因?yàn)锳C之間按GB 4706.1-2005標準22.26條款要符合加強絕緣的要求，由此推論AB之間、BC之間應符合“加強絕緣的一半”的要求。換句話說，這種特殊的情況，AB、BC“平均分配承擔”地承擔加強絕緣，并且不考慮保護阻抗兩個元件之一失效異常狀態AB、BC銅箔之間要求的變化。

綜上所述觀點1、觀點2、觀點3均有待進一步商榷，觀點4比較合理，具體要求限值見表1。

表1 爬電距離限值要求

注：AC、AB、BC工作電壓：220V

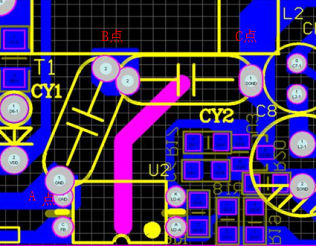

實際操作時，要注意安全特低電壓Ⅲ類結構與帶電部件之間AC并不是最短的路徑，U2光耦合器之間才是最嚴酷的情況，如圖4所示。

圖4  U2光耦合器之間爬電路徑更短

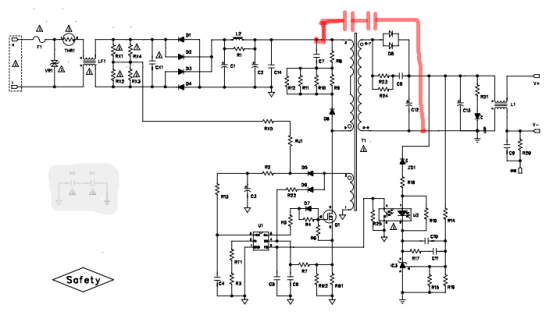

值得指出，少數開關電源2個Y2電容跨接在一次電路+310Vd.c.與二次電路地之間，如圖5所示。此時工作電壓為（310+12）=322Vd.c.

圖5  2個Y2電容跨接在一次電路+310V與二次電路地之間

這種情況，爬電距離具體要求限值見表2。

表2 爬電距離限值要求

注：AC、AB、BC工作電壓：322Vd.c.

關于每一個Y2電容額定電壓的要求，原則是：其中一個Y2電容短路時，全部的跨接電壓將施加在另一個Y2電容上要求仍能正常工作。所以第一種跨接110V情況，Y2電容額定電壓應為250V或以上，第二種跨接322Vd.c.情況，Y2電容額定電壓應為400V或以上。
