電能表是一種測量電路中消耗電能量的計量儀表。電能表的出現和發展已有一百多年歷史，隨著科學技術的飛躍發展，電能表已從感應式交流電能表發展到智能電能表，電能表的計量準確度越來越高、穩定性越來越好，功能也越來越強大，在現代社會，作為智能電網的終端，智能電能表也成為當今電力領域的重要論題之一。隨著我國經濟的快速增長，智能電能表在我們的國網電力系統，智能電網采集系統有著重要的地位，尤其是近些年來我國電力系統的大力發展，智能電能表已經在我國普遍性的應用，并且在該過程中采用了科技含量高的設備，對于工程的應用將會直接影響未來我國電力系統的工作效率和質量。
一、電能表相關國家國際標準：
1. GB/T 17215.211-2006 交流電測量設備 通用要求、試驗和試驗條件 第11部分：測量設備 ；
2. GB/T 17215.311-2008 交流電測量設備 特殊要求 第11部分：機電式有功電能表（0.5、1和2級） ；
3. GB/T 17215.321-2008 交流電測量設備 特殊要求 第21部分：靜止式有功電能表（1級和2級） ；
4. GB/T 17215.322-2008 交流電測量設備 特殊要求 第22部分：靜止式有功電能表（0.2S級和0.5S級） ；
5. GB/T 17215.323-2008 交流電測量設備 特殊要求 第23部分：靜止式無功電能表（2級和3級） ；
6. GB/T 17215.301-2007 多功能電能表 特殊要求 ；
7. GB/T 15284-2002 多費率電能表 特殊要求 ；
8. GB/T 18460.3 -2001 IC卡預付費售電系統 第3部分：預付費電度表；
9. IEC 62052-11:2003電能測量設備(交流) 通用要求、試驗和試驗條件 第11部分:測量設備 ；
10. IEC62053-11:2003電量測量設備(交流電).特殊要求.第11部分:機電電度表(0,5, 1和2級) ；
11. IEC62053-21:2003電量測量設備(交流電).特殊要求.第21部分:靜態電度表(1和2級)；
12. IEC62053-22:2003電量測量設備(交流電).特殊要求.第22部分:靜態電度表(0.2S和0.5S級)；
13. IEC62053-23:2003電量測量設備(交流電).特殊要求.第22部分:靜態乏時計(2和3級)；
14. IEC 62055-31-2005 電能計量 付費系統 第31部分 靜止式有功付費電能表（1級和2級）。
二、智能電能表國家電網公司企業標準：
1. Q/GDW 354-2009 《智能電能表功能規范》 ；
2. Q/GDW 1354-2013智能電能表功能規范 ；
3. Q/GDW 355-2009 《單相智能電能表型式規范》 ；
4. Q/GDW 1355-2013 單相智能電能表型式規范；
5. Q/GDW 356-2009 《三相智能電能表型式規范》 ；
6. Q/GDW 1356-2013 三相智能電能表型式規范；
7. Q/GDW 357-2009 《0.2S級三相智能電能表技術規范》 ；
8. Q/GDW 358-2009 《0.5S級三相智能電能表技術規范》 ；
9. Q/GDW 359-2009 《0.5S級三相費控智能電能表（無線）技術規范》 ；
10. Q/GDW 360-2009 《1級三相費控智能電能表（無線）技術規范》 ；
11. Q/GDW 361-2009 《1級三相費控智能電能表（載波）技術規范》 ；
12. Q/GDW 362-2009 《1級三相費控智能電能表技術規范》 ；
13. Q/GDW 363-2009 《1級三相智能電能表技術規范》 ；
14. Q/GDW 364-2009 《單相智能電能表技術規范》 ；
15. Q/GDW 1364-2013 單相智能電能表技術規范；
16. Q/GDW 365-2009 《智能電能表信息交換安全認證技術規范》 ；
17. Q/GDW 1365-2013 智能電能表信息交換安全認證技術規范；
18. Q/GDW1827-2013 《三相智能電能表技術規范》 。
三、智能電能表滿足相關行業標準：
1. DL/T1484-2015 直流電能表技術規范；
2. DLT 1485-2015 三相智能電能表技術規范；
3. DLT 1486-2015 單相靜止式多費率電能表技術規范；
4. DLT 1487-2015 單相智能電能表技術規范；
5. DLT 1488-2015 單相智能電能表型式規范；
6. DLT 1489-2015 三相智能電能表型式規范；
7. DLT 1490-2015 智能電能表功能規范；
8. DLT 1491-2015 智能電能表信息交換安全認證技術規范；
9. DL/T 614-2007《多功能電能表》 ；
10. DL/T 645-2007 《多功能電能表通信協議》 ；
11. DL/T 614-1997《多功能電能表》 ；
12. DL/T 645-1997《多功能電能表通信規約》 ；
13. DL/T 828-2002《單相交流感應式長壽命技術電能表使用導則》 ；
14. JB/T 7655-95《脈沖電度表》 ；
15. JB/T 7656-95《多功能電度表》 ；
16. JB/T 7657-95《最大需量電度表》 ；
17. JB/T 10451-2004 《多用戶靜止式交流有功電能表 特殊要求》 ；
18. JB/T 5467.1-2002 《機電式交流有功和無功電能表 第一部分：通用要求》 ；
19. JB/T 5467.2-2002 《機電式交流有功和無功電能表 第二部分：長壽命電能表特殊要求》 ；
20. JB/T 50070-2002《電能表可靠性要求及考核方法》 。
四、檢定規程：
1. JJG 596-1999 電子式電能表檢定規程；
2. JJG 307-2006 交流電能表（電度表）檢定規程；
3. JJG 569-1988 最大需量電能表(電度表)檢定規程(試行)；
4. JJG 691-1990 分時記度(多費率)電能表檢定規程；
5. JJG596-2012《電子式交流電能表檢定規程》 ；
6. Q/GDW 206 電能表抽樣技術規范。
五、三相智能電能表主要試驗項目及需要測試儀器設備清單：
序號 | 三相智能電能表試驗項目 | 使用設備名稱 | 規格型號 | |
1 | 外觀、標志、通電檢查 | 數顯游標卡尺 | 0-150 | |
2 | 精確度要求試驗 | 電流變化引起的百分誤差 | 三相電能表多功能檢定裝置、脈沖計數器、高低溫試驗箱、諧波發生器、數字頻率計 | GS-SXLHT800 |
3 | 電能表常數試驗 | |||
4 | 起動試驗 | |||
5 | 潛動試驗 | |||
6 | 環境溫度影響 | |||
7 | 影響量試驗 | |||
8 | 計度器總電能示值誤差 | |||
9 | 需量示值誤差 | |||
10 | 日計時誤差 | |||
11 | 環境溫度對日計時誤差的影響 | |||
12 | 測量重復性試驗 | |||
13 | 誤差變差試驗 | |||
14 | 誤差一致性試驗 | |||
15 | 負載電流升降變差試驗 | |||
16 | 電氣要求試驗 | 功率消耗 | 數字功率計、毫伏表、數字萬用表、功耗測試儀 | WT310-E |
17 | 電源電壓影響試驗 | F179C | ||
18 | 短時過電流影響試驗 | 脈沖電流試驗裝置 （沖擊電流試驗裝置） | GS-CKFB30 | |
19 | 自熱試驗 | 三相電能表多功能檢定裝置 | GS-SXLHT800 | |
20 | 溫升試驗 | 智能電能表溫升測試裝置 | GS-WSCP50 | |
21 | 抗接地故障抑制試驗 | 接地電阻測試儀 | TOS6200 | |
22 | 電流回路阻抗測試 | 回路電阻測試儀 | DETL-10 | |
23 | 通信模塊接口帶載能力測試 | 電能表通信協議檢測試驗裝置 （計量自動化終端及電表免接線裝置1套、電力專用測試電源1套、通信規約分析儀主機1臺、通信規約分析儀從機1臺；具備基于windows操作系統通信規約分析軟件、基于Android操作系統通信規約分析軟件；配備工作站臺式機電腦1臺（主要參數：Intel 酷睿i5 7400/8GB 內存/512GB硬盤/23寸液晶顯示器/win7及以上中文版操作系統）） | GS-DELTA17 | |
24 | 通信模塊互換能力測試 | |||
25 | 絕緣 | 脈沖電壓試驗 | 脈沖測試儀 | GS-1065S |
26 | 交流電壓試驗 | 耐壓測試儀 | TOS5200 | |
27 | 電磁兼容試驗 | 靜電放電抗擾度試驗 | 靜電放電發生器 | GS-NISOKEN |
28 | 射頻電磁場輻射抗擾度試驗 | 工頻磁場抗擾度試驗裝置 | GS-YU3000 | |
29 | 快速瞬變脈沖群抗擾度試驗 | 電快速瞬變脈沖群發生器 | GS-HE5200 | |
30 | 浪涌抗擾度試驗 | 浪涌發生器 | GS-1095S | |
31 | 射頻場感應的傳導騷擾抗擾度 | 傳導騷擾抗擾度測試裝置 | GS-KS8360 | |
32 | 衰減振蕩波抗擾度 | 衰減振蕩波發生器 | GS-BG1280 | |
33 | 無線電干擾抑制 | 無線電干擾測量儀 | GS-PE2300 | |
34 | 氣候影響試驗 | 高溫試驗 | 高溫老化箱 （70℃±2℃、3天、1℃/min） | GS-GWLH100 |
35 | 低溫試驗 | 低溫試驗箱 (RT常溫～-40℃) | GS-DWRT40 | |
36 | 交變濕熱試驗 | 恒溫恒濕試驗箱 (溫度范圍：-40℃～+150℃； 濕度范圍：20%～98%) | GS-THW150 | |
37 | 陽光輻射試驗 | 氙燈耐氣候老化試驗箱 （風冷式；光照，噴淋，幅照控制） | GS-XDN225 | |
38 | 極限工作環境試驗 | 冷熱沖擊試驗箱 （-40℃～+100℃） | GS-LRCT120 | |
39 | 機械試驗 | 防塵試驗 | IPX5/6防塵試驗箱 | GS-SC800 |
40 | 防水試驗 | 淋雨試驗箱 （戶內IPX1/2，戶外IPX3/4） | GS-LYX60 | |
41 | 彈簧錘試驗 | 0.2J彈簧沖擊錘 | 0.2J | |
42 | 沖擊試驗 | 沖擊試驗臺 （15g/30g、11ms/18ms） | GS-ZCTL30 | |
43 | 振動試驗 | 電磁式振動試驗臺 （0.035mm/0.075mm/0.5g/1.0g） | GS—JXKT-50 | |
44 | 耐熱和阻燃試驗 | 灼熱絲試驗儀（650℃±10℃、960℃±10℃） 針焰試驗儀 | GS-GWT10 | |
45 | 接線端子壓力試驗 | 推拉力計（60N/10N） | NK-200 | |
46 | 費控安全試驗 | 費控功能試驗 | 三相電能表兼容信息采集終端自動化測試系統（三相電能表安全功能檢測試驗裝置） | GS-SXPW-90 |
47 | 密匙更新試驗 | |||
48 | 參數更新試驗 | |||
49 | 遠程控制試驗 | |||
50 | 安全認證試驗 | |||

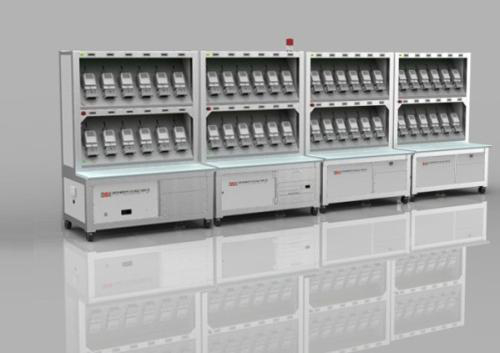

圖1. 三相電能表多功能檢定裝置
