    在電氣測量領域，接觸頗多的測試標準，無論歐盟EN或IEC標準、UL標準、JIS標準和我們國標GB標準，其中有諸如“脈沖電壓測試”、“沖擊電壓測試”、“瞬態過電壓測試”等測試項目，往往我們比較難分辨或誤解，今天我們Delta德爾塔儀器小編就幫大家推薦一款我們開發出的全新智能型 “脈沖電壓試驗儀”（脈沖電壓發生器|沖擊電壓試驗儀|瞬態電壓測試儀） 。

1、瞬態過電壓：

　　過電壓是指峰值大于在正常運行下最大穩態電壓的相應峰值的任何電壓。過電壓包括暫態過電壓、瞬態過電壓（含通斷操作過電壓和雷擊過電壓）、功能過電壓。

　　瞬態過電壓是指振蕩的或非振蕩的，通常為高阻尼的，持續時間只有幾毫秒或更短的短時間過電壓。瞬態過電壓來源一般有二種：一種來自系統的瞬態過電壓，該系統與設備的接線端子連接;另一種來自設備自身產生的瞬態過電壓。

　　瞬態過電壓的試驗目的，旨在考核每一個小于表16規定值的最小電氣間隙，包括在電極之間電氣間隙的任何處，在不同的現場條件的情況下耐瞬態過電壓能力。

2、 脈沖電壓試驗：

　　脈沖電壓是指試驗時施加的非周期性瞬態電壓。它通常迅速上升至峰值然后較緩慢地降到零。額定脈沖電壓是根據器具的額定電壓和過電壓類別而確定的電壓，用來檢驗器具絕緣耐受瞬態過電壓的規定承受能力。

　　脈沖電壓試驗是根據額定脈沖電壓確定試驗電壓，用GB/T17627.1（eqvIEC61180-1）規定的1.2/50μs標準脈沖一致的空載波形進行脈沖電壓試驗。試驗目的是檢驗家電產品，在脈沖電壓下器具承受瞬態過電壓的能力。它由一個有效阻抗為12Ω的脈沖發生器提供。脈沖試驗電壓以不小于1s（一般推薦3S）的間隔對每個極性施加3次，試驗目的是檢驗家電產品，在脈沖電壓下器具承受瞬態過電壓的能力。

3、沖擊電壓試驗：

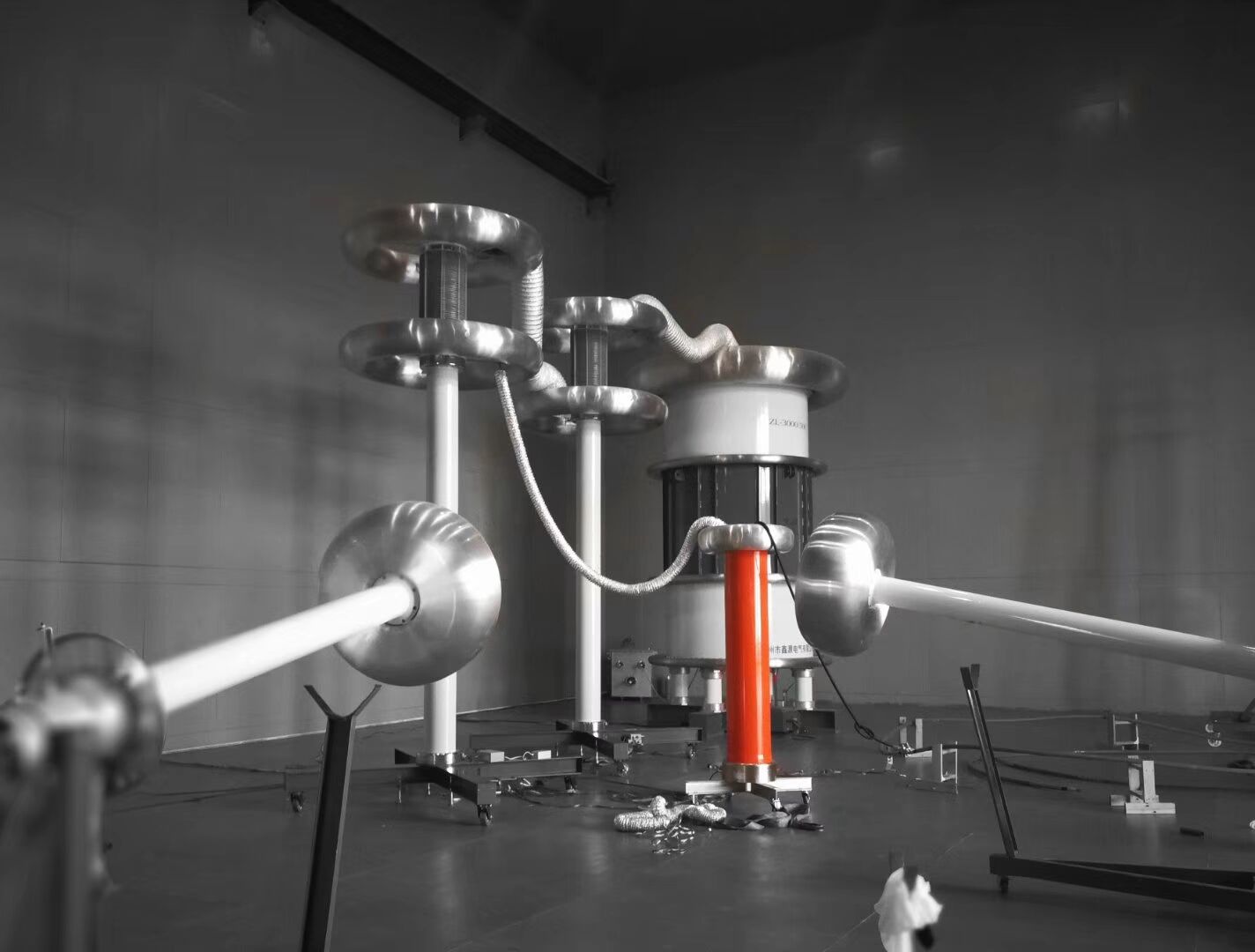

     沖擊電壓是指作用時間極短的電壓，如雷電沖擊電壓或操作沖擊電壓。沖擊電壓作用下的氣體介質擊穿現象。沖擊電壓可分兩類：一類是雷電沖擊電壓，其標準波形為1.2μs /50μs，是模擬雷閃放電時造成的雷電過電壓；一類是操作沖擊電壓，標準波形為250μs /2500μs或波前時間為2000～3000的衰減振蕩波，為模擬開關操作或系統故障時產生的操作過電壓(見過電壓)。不同電極形狀空氣間隙的雷電沖擊擊穿電壓如圖3 所示。由于沖擊擊穿電壓有隨機分散性，一般取50％概率的數值。沖擊擊穿電壓與試驗電壓極性和電極形狀有關。沖擊電壓擊穿可以發生在波前或波尾部分，視電壓高低而定。電壓越高，擊穿時延越短。擊穿電壓與時延的關系曲線常稱伏秒特性（見絕緣強度）。它對電力系統的絕緣配合有重要意義。同樣，由于作用時間的影響，操作沖擊電壓下間隙擊穿電壓比雷電沖擊電壓下的低。而在一些高功率脈沖裝置產生的幾十納秒脈沖電壓下，間隙擊穿電壓則高得多。

設備概述：

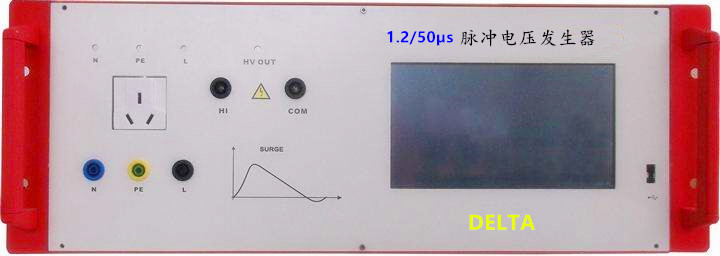

     GS-1035S 脈沖電壓試驗儀是波形為1.2/50μs的標準雷電波試驗裝置。儀器波前時間為1.2μs，波后時間為50μs。儀器符合國標GB 14048.1-2012、GB 14048.2-2008、GB 16916.1-2003、GB 16917.1-2003、GB 17627.1（eqvIEC61180-1）、GB 14048.2、GB 17215.211-2006 /IEC 62052-11：2003、GB 4706.1-2005 (IEC 60335-1/A2 :2016)《家用和類似用途電器的安全通用要求》該標準新增的第14、19、29章節等標準要求用于檢測元器件能承受瞬態過電壓能力,以及器具的電氣間隙和爬電距離，是廠家通過3C認證必備的設備。

適用范圍：用于防雷變壓器、太陽能、低壓成套、低壓電器、智能電表、電機、電線電纜、電動工具、漏電保護器等產品的安全性能檢測。

典型用戶：全國各大省、市檢測機構及3C認證生產廠家。

儀器特點：

1、手動/自動雙模式，手動模式通過調節旋鈕手動調節沖擊電壓，自動模式沖擊電壓值由系統自動調節；

2、具有程控自動功能，提供485通訊接口及程控協議，可根據需要組建程控測試系統，通過計算機或者程控網絡控制沖擊電壓及各項參數；

3、提供1/100分壓接口，用于示波器跟蹤輸出電壓波形及監控輸出電壓，電壓輸出波形無振蕩及失真；

4、TFT真彩液晶觸摸屏顯示，同時顯示直流電壓、沖擊電壓、間隔時間、沖擊次數；

5、觸摸按鍵，微電腦控制，可選中英文程序菜單及中英文面板，方便出口。

主要技術參數：

1.波前時間：1.2ms±30%（標準規定）；

2.半峰值時間：50ms ±20%（標準規定）；

3.沖擊極性：正、負；

4.峰值電壓 范圍（常規4種，接受客戶定制規格）：

        a)    1KV～6 kV ±3%；

        b)    1KV～12 kV±3%；

        c)    1KV～20 kV ±3%；

        d)    1KV～30 kV ±3%；

5.儀器內阻 12Ω ±10％（標準規定；

6.脈沖間隔時間：5～99次；

7.沖擊次數：1～9999次；

8.數據接口：儀器配有波形檢測口，可外接泰克數字示波器檢測波形。

溫馨提示：購買脈沖電壓試驗儀應該注意下列事項：

1. 儀器的內阻：GB 4706.1-2005標準中規定脈沖電壓試驗儀的內阻為12Ω；

2. 儀器的峰值電壓范圍：考慮到儀器可以做全系列的家電產品測試，電壓范圍應該選擇為上限300V～12kV；

3. 儀器的精度：由于GB4706.1-2005是參照GB/T17627.1（ eqv IEC61180-1）規定，所以儀器的精度應該選擇± 3%；

4. 常見的峰值電壓表有指針及數字式兩種，推薦選用數字式的。
